    Emetteur FM pour exportation.

    Emetteur FM pour l'exportation.

    Montage pour nos amis africains !

    Suite à une question de Romuald.....

    Destiné à diffuser dans un petit village de la brousse africaine.

    A quoi ça sert ?

    Il s'agit d'un petit émetteur FM pour rediffuser, dans le cadre d'un village de brousse africaine un son provenant d'un CD, ou d'un tuner satellite.

    La fidélité est excellente, mais la diffusion se fait en mono.

    On cale la fréquence sur une zône où il n'existe aucun émetteur de radiodiffusion.

    Dans mon cas, pendant le court moment d'expérimentation en France, l'appareil fut réglé sur 107,8 Mhz, à l'extrême limite haute de la bande FM.

    Après avoir constaté son bon fonctionnement je l'ai envoyé chez un ami africain, il fonctionne sans problèmes.

    Note:

    Pour les pays tropicaux on tropicalise les circuits.

    Cela consiste à passer un vernis spécial (Tropicoat) qui empêche l'humidité de modifier la valeur des capacités.

    Premier Montage:

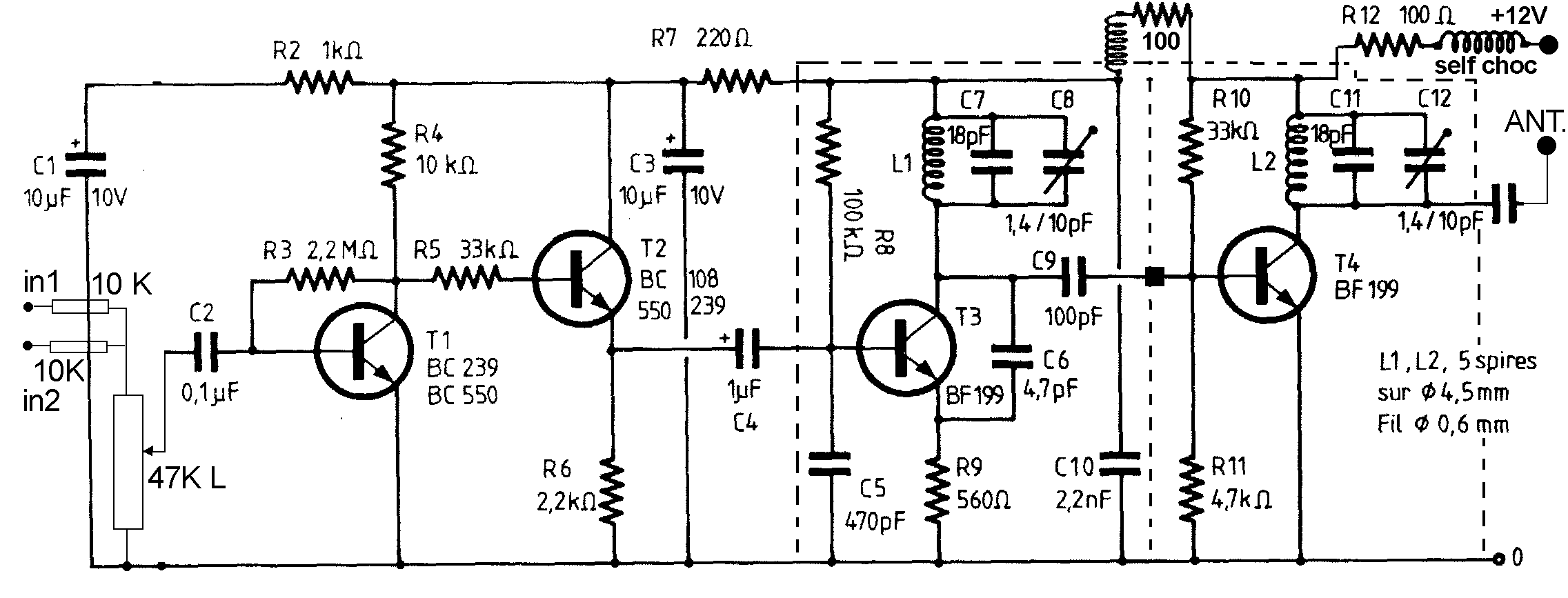

    Schéma:

    Le schéma est classique, il reprend avec des modifications substantielles un schéma paru dans la revue Le HAUT PARLEUR de novembre 1986, N° 1734, page 79.

    Le schéma de la revue était celui d'un un émetteur doté d'un microphone. En outre mon schéma utilisera le système des compartiments blindés améliorant la stabilité.

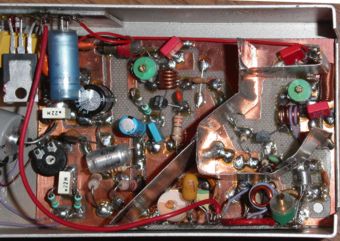

      Vous voyez les compartiments blindés séparant les différents étage.

    Et vous notez que tous les axes des bobinages sont perpendiculaires entre eux.

    Chaque bobinage doit être placé perpendiculairement à son voisin pour ne pas créer d'induction avec ce dernier.

    L'étage oscilateur modulateur est dans un compartiment blindé en tôle étamée. Aucun rayonnement ne doit sortir de cet étage. La self de choc et la résistance 100 ohms ont pour objet de bloquer toute sortie VHF par le fil d'alimentation.

    L'étage amplificateur est également blindé. Seule la sortie antenne rayonne.

    Le brin d'antenne d'une longueur fixe de l'ordre de 20-25 cm ne doit jamais être modifié.

    Le montage doit être effectué en suivant les consignes VHF et HF: connections courtes.

    Bobinage:

    C'est le seul point délicat de ces montages.

    Les bobinages VHF sont faciles à réaliser. Mais leur réalisation doit être impeccable.

    Les deux extrèmités sont nettoyées au grattoir et étamées, sur 5 mm, pour être soudées.

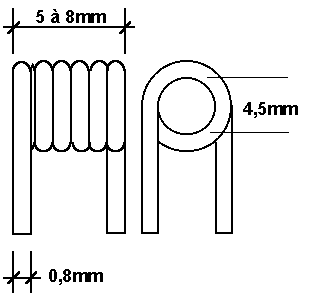

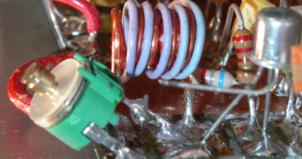

    5 spires de fil émaillé, jointives, calibre 0,6 ou 0,8, enroulé sur foret de diamètre 4,5 mm.(voir photos)

    Une self de ce genre se règle ainsi:

    Si la fréquence est trop basse, écarter régulièrement les spires.

    Si la fréquence est trop haute, refaites votre self en ajoutant un tour, puis 2 tours au besoin.

    Note: En ce qui me concerne j'ai écarté mes spires jusqu'à 7 mm.

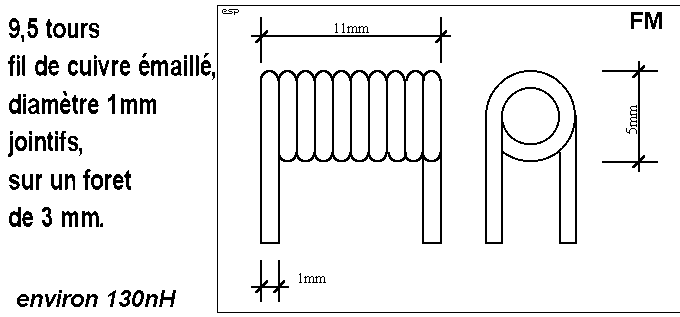

    Voici un autre bobinage, qui répond à nos besoins:

    Réglage:

    L'alimentation 12 V devra toujours être la même, le filtrage et la régulation doivent être d'une qualité absolue. Sinon l'émetteur sera instable et vous entendrez des ronflements. Une batterie 12V est idéale.

    Alignement:

    Il consiste à débrancher l'étage amplificateur (point X) et à régler la fréquence désirée, sans signal à l'entrée.

    Ensuite vous rebranchez le point X et vous réglez l'étage amplificateur jusqu'à ce que vous retrouviez votre fréquence sur le récepteur test placé à côté.

    Cela indique que vos 2 circuits accordés sont bien calés sur la même fréquence.

    Puis vous insérez un signal (qui doit toujours provenir de la même source) à l'entrée. Vous montez le potentiomètre d'entrée jusqu'à ce que vous entendiez le son dans votre poste avec la même force qu'une station de radiodiffusion ordinaire.

    Les réglages se font, avec des tournevis spéciaux en plastique (tournevis de réglage des noyeaux) coffret fermé par des trous adaptés à cet effet.

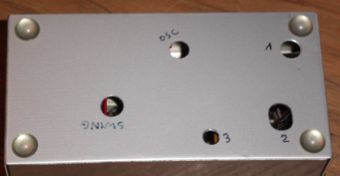

    Dessous les trous de réglage pour pouvoir régler coffret fermé.

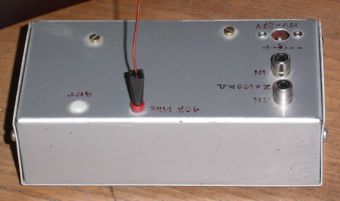

    Vue du dessus: le brin antenne, les 2 entrées, et la prise alimentation.

    Pendant le fonctionnement l'appareil ne doit pas être manipulé, car les capacités parasites de la main modifient la fréquence.

    Rappel:

    La loi française interdit toute émission dans les bandes réservées à la radiodiffusion (comme la bande FM par exemple).

    Toute émission qui perturberait un station de radiodiffusion, ou causerait une perturbation chez vos voisins vous expose à des poursuites pénales.

    Donc l'utilisation de ce montage est interdite en France.

    Cette page n'a qu'un objectif pédagogique.

     Montage N° 2 plus stable:

    C'est celui que je préfère. Il est plus compliqué que le précedent. Il est alimenté en 12 volts.

    Ce n'est pas une question de puissance mais de stabilité et de fidélité.

    La portée en terrain dégagé est de l'ordre de 300 mètres.

    La multiplication des circuits accordés oblige l'appareil à respecter sa fréquence.

    L'entrée contient une correction appelée "préaccentuation".

    Je ne détaille pas trop, ce montage est destiné à ceux qui ont de l'entrainement.

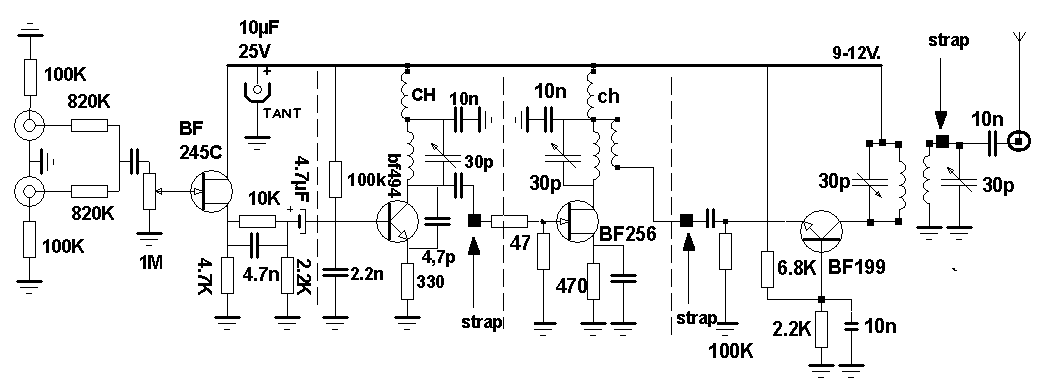

    Vous avez: l'oscillateur dans son compartiment blindé, un étage tampon à fet, un étage d'amplification avec un transistor en base commune.

    Chaque strap permet de déconnecter les étages suivant pour régler les circuits accordés.

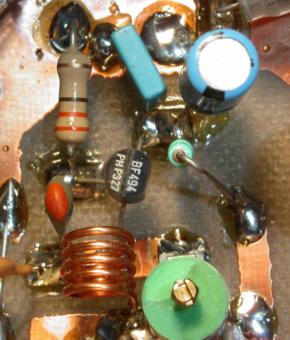

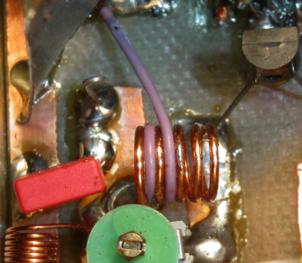

    L'oscillateur. Vous voyez le bobinage. On commence avec des spires jointives, on fait doucement tourner le condensateur variable, à un certain moment dans un récepteur FM, placé à côté, calé vers 96-98 Mhz, hors d'une station de radiodiffusion, on doit entendre un "cloc" caractéristique et le vu-mètre de réception doit monter à fond de course.

    On choisit la fréquence définitive et on refait l'essai, si l'on entend à nouveau ce "cloc" c'est OK. On vérifie que mécaniquement les autres bobines soient identiques en longueur.

    Si pas de fréquence ???

    On essaie vers 88 Mhz, puis vers 107,5 Mhz.

    1/ Si c'est bon vers 88 Mhz. Et si le condensateur variable est trop ouvert, donc faible, c'est que la self est trop forte. Alors on écarte légèrement les spires avec un tournevis en plastique. Puis on refait l'essai de façon à ce que le condensateur variable soit à mi-course vers 96 Mhz.

    2/ Si c'est bon vers 107 Mhz, on rajoute un condensateur fixe de 15 pf en parallèle avec tous les condensateurs variables, toutes les selfs étant mécaniquement identiques.

    3/ Si toujours rien ??? On va voir un copain qui s'y connaît et qui vous aime bien. Bonne Chance !

    ------------------------------------------------------------

    Le couplage 1/3 c'est 2 spires sur 5 spires.

    Le couplage 100% (haute impédance pour la sortie antenne) c'est le même nombre de spires (nombre = 5) qui recouvre les 5 premières.

    Note:

    Je ne donne aucun conseil sur ce genre de montage.
